Praktikum 4 – Render Video and Render Image Sequence

Tujuan

Melakukan rendering untuk menghasilkan output akhir berupa video

Alat

Blender 2.73a

Bahan

1. Rotated Cartoon dragon
2. Child Dragon Image Sequences

Dasar Teori

Terdapat banyak cara untuk me-render sebuah animasi menggunakan aplikasi blender. Dua cara umum yang sering ditemui adalah

1. Me-render dalam bentuk video
2. Me-render dalam bentuk image sequence

Masing-masing cara tersebut memiliki kelebihan dan kekurangannya masing-masing.

1. Render Video
   • Memiliki kelebihan:
     dapat langsung dinikmati menggunakan video player biasa seperti quicktime player ataupun windows media player
   • Kekurangan:
     jika terjadi kesalahan atau crash saat render belum selesai, maka file video yang dihasilkan akan korup. Dan kegiatan render harus dimulai dari awal
2. Render Image Sequence
   • Kelebihan:
     jika terjadi keasalahan atau crash di tengah jalan, maka hasil render yang sudah dilakukan tidak perlu diulang
   • Kekurangan:
     masih membutuhkan aplikasi compositor atau video editor atau aplikasi spesifik yang mampu mengubah image sequence menjadi bentuk video. Blender juga bisa berfungsi sebagai video editor.

Petunjuk Praktikum

Percobaan 1: Render Video

1. Buka file Rotated Cartoon Dragon.
2. Scroll ke bawah sampai menemukan opsi Output pada View Properties

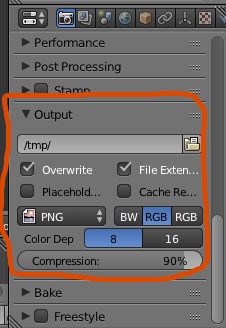

   Menu Output pada View Properties

3. Set nama file video blendertest.mov dengan meng-klik tombol folder pada bagian Output accordion.



   Tombol Folder

4. Pilih video format Quicktime



   Output Format






   Quicktime format

5. Klik tombol Render Animation



   Render Animation

6. Tunggu proses rendering selesai hingga 250 frame.
7. Di akhir rendering akan muncul file blendertest.mov pada folder yang sudah diatur sebelumnya.

Percobaan 2: Render Image Sequence

1. Buka file Rotated Cartoon Dragon.
2. Scroll ke bawah sampai menemukan opsi Output pada View Properties



   Menu Output pada View Properties

3. Set nama folder untuk menyimpan kumpulan image sequence dengan meng-klik tombol folder pada bagian Output accordion.



   Tombol Folder

4. Pilih format PNG jika belum dipilih.



   Output Format

5. Klik tombol Render Animation



   Render Animation

6. Tunggu proses rendering selesai hingga 250 frame.
7. Di akhir rendering akan ada file-file PNG yang berakhiran 001, 002, 003, dst sesuai dengan nomor frame pada folder yang sudah diatur sebelumnya. contoh kumpulan image sequence yang dimaksud adalah seperti berikut ini



   kumpulan image sequences

Percobaan 3: Convert Image Sequence menjadi Video

1. Buka file blender baru. Pertama-tama klik File ➞ New



   New File

2. Kemudian klik Reload start-up File



   Reload start-up file

3. Aktifkan view layout Video Editing



   Video Editing View Layout

4. Pada view Video Sequence Editor klik Add



   Add menu in Video Sequence Editor

5. Klik menu Image



   add image

6. Set start frame 1 dan end frame 250



   Start frame and end frame setting

7. Pilih semua image sequence dari 0001.png sampai 0250.png
8. Klik Add Image Strip



   Add image strip button

9. Klik tombol play untuk memainkan image sequences yang sudah ditambahkan
10. Ganti view Graph Editor dengan view Properties

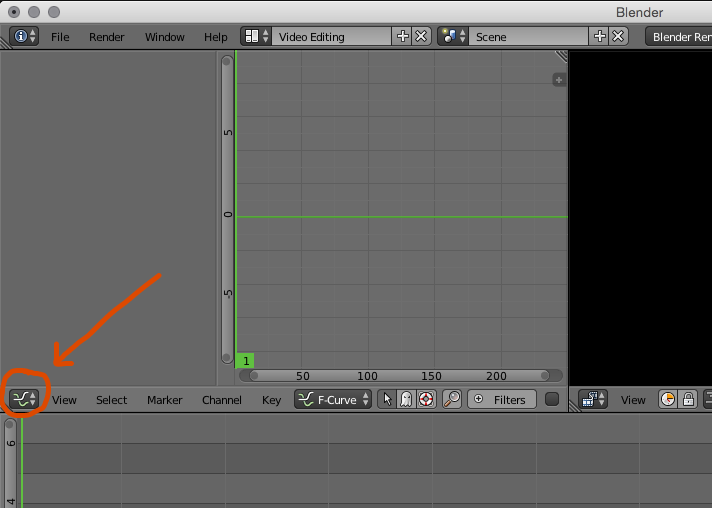

    Graph Editor View






    Properties View






    Properties view yang teraktifasi

11. Set nama file video yang diinginkan pada bagian Output dengan menekan tombol folder
12. Klik render Animation untuk me-render video

Hasil Praktikum yang diharapkan

1.Membuat screen record berisi playback dari hasil render berupa video.

2.Membuat screen record berisi isi folder yang berisi kumpulan image sequence (hasil render per frame berupa gambar).

3Menceritakan tentang durasi/waktu yang dibutuhkan untuk merender keseluruhan frame (250 frame).

Dalam mernder membutuhkan waktu yang lumayan lama .kita harus sabar menunggu hasil dari render tersebut. dalam praktikum kali ini kita harus merender 250 frame. waktu yang dibutuhkan untuk merender 250 frame kurang lebih 22 menit.

Kesimpulan

Pada praktikum ini saya bisa melakukan percobaan dengan lancar, hanya saja dalam percobaan pertama dibutuhkan kesabaran karena lamanya dalam merender video dengan format .mov untuk percobaan pertama. Sedangkan pada percobaan kedua kita merender dengan format gambar atau PNG.

Percobaan ketiga atau terakhir yaitu membuat video dengan software blender yang tersusun dari hasil percobaan kedua yang berupa gambar, pada percobaan ini terlihat sedikit rumit untuk orang yang baru pertama kali membuat video di software blender, tetapi jika sudah terbiasa maka kesulitan itu akan hilang dengan sendirinya.

Praktikum 3 – 360 Turn Table Animation

Tujuan

Membuat 360 turn table animation

Alat

Blender 2.73a

Bahan

Cartoon dragon no rig (register dulu baru bisa download)

Dasar Teori

360 turn table animation adalah animasi yang biasanya digunakan untuk menampilkan hasil karya 3D, semacam showcase. Animasi ini juga merupakan animasi umum untuk showreel seorang 3D modeller. berikut contoh penggunaan 360 turn table animation untuk showreel 3D modeling.

Untuk melakukan praktikum ini diperlukan pengetahuan atas dasar-dasar teori berikut terkait perintah-perintah yang bisa dilakukan oleh blender. Diantaranya adalah perintah-perintah untuk manipulasi objek, meng-custom tampilan blender (view), dan menganimasikan objek menggunakan keyframe.

Manipulasi Objek

Untuk melakukan manipulasi objek, pertama kali yang perlu dilakukan adalah memilih objek untuk dimanipulasi baru kemudian dilanjutkan dengan perintah manipulasinya. berikut adalah daftar perintah yang bisa digunakan

1. Selecting object

untuk menseleksi satu objek dapat dilakukan dengan tombol Right Click.

untuk menseleksi lebih dari satu objek dapat dilakukan dengan menahan tombol shift kemudian right click pada semua objek yang ingin diseleksi.

untuk memilih seluruh objek yang tampil di layar dapat dilakukan dengan meletakkan mouse cursor di atas 3D View kemudian tekan tombol A. Tombol ini berfungsi sebagai toggle, jika belum ada objek yang diseleksi maka akan berfungsi sebagai select all. jikaselect all sudah dilakukan, maka tombol A berfungsi sebagaiunselect all.

2. Rotate

setelah objek terseleksi, rotasi dapat diaktifkan dengan menekan tombol R pada saat mouse berada diatas 3D view, kemudian gerakkan mouse ke tengah atau ke luar layar.

3. Scale

setelah objek terseleksi, scale dapat diaktifkan dengan menekan tombol S kemudian gerakkan mouse untuk scale in atau scale out.

4. Translate/move

setelah objek terseleksi, translate/move dapat diaktifkan dengan menekan tombol G kemudian gerakkan mouse untuk memindahkan objek.

Untuk semua kegiatan tersebut (rotate, scale, translate), pergerakannya dapat dibatasi pada sumbu tertentu dengan menekan tombol X atau Y atau Z sesuai sumbu yang diinginkan.

Selain menggunakan tombol keyboard, juga bisa dilakukan menggunakan tombol objek handle di bagian bawah 3D viewport.

Object Manipulator Button

setelah tombol tersebut diaktifkan akan muncul tombol lain yang berfungsi untuk melakukan rotate, scale, dan translate

Object Manipulator Button

Petunjuk Praktikum

Percobaan 1: Test Render

1. Buka file Cartoon dragon no rig.
2. Buka tab Render pada view Properties



   Render Tab pada View Properties

3. Klik Render
4. Hasil rendernya terlihat seperti terpotong padahal sebenarnya tidak



   Contoh Hasil Render

5. Lakukan Zoom out pada view Image Editor sehingga keseluruhan hasil render bisa tampak



   Full zoomed out image editor

Percobaan 2: 360 Turn Table

1. Buka file Cartoon dragon no rig.
2. Pilih View Layout Animation pada tampilan 3D view, pilih opsiAnimation



   View Layout Options






   View Layout Dropdown






   Animation View Layout

3. Seleksi objek yang berkaitan dengan dragon mulai dari badan, kelopak mata, dan bola mata.



   Seleksi objek berkaitan dengan dragon

4. Aktifkan properties panel pada 3D view



   menu Properties panel






   Properties panel in 3D view

5. klik frame 1 pada Timeline view



   Timeline View

6. klik kanan pada Z Rotation property kemudian pilih Insert Single Keyframe



   Z Rotation Property






   Insert single keyframe


   penambahan single keyframe tersebut akan meng-highlight Z rotation property dengan warna kuning dan akan menambahkan 1 item baru pada dopesheet.



   Hasil penambahan single keyframe

7. klik frame 250 pada Timeline view



   klik frame 250

8. klik Z Rotation Property kemudian ketik 360 diakhiri dengan tombol ENTER



   Set Z rotation property menjadi 360



   warna highlight berubah menjadi hijau yang artinya property tersebut merupakan keyframe pada frame yang lain dan belum menjadi keyframe dari frame saat ini
9. klik kanan pada Z Rotation property kemudian pilih Insert Single Keyframe



   Insert single keyframe






   Single keyframe untuk Z rotation 360

10. Pada tahap ini diperoleh keyframe untuk frame 1 dan 250. dimana frame 1 Z rotationnya 0 dan frame 250 z rotationnya 360. Maka saat tombol play dimainkan, akan menghasilkan pergerakan(tween) dari z rotation 0 menjadi z rotation 360 seperti berikut ini.

Hasil Praktikum yang diharapkan

Screen record dari percobaan 1: Test Render

Screen record dari percobaan 2: 360 Turn table

Kesimpulan yang diharapkan

1. percobaan pertama tidak banyak mengalami mailah, arena di praktikum sebelunnya sudah pernah di lakukan, render kali ini lebih cepat dari pada hasil render kmarin
2. pada percobaan kedua yaitu 360 trun table, sebelum melakukan pemutaran 360 drajat sebelumnya seluruh objek harus di di kelompokkan mulai dari badan kelopak mata dan yang lainnya dengan menggunakan (ctrl + J). setelah itu tinggal menganimasikan sesuai dengan panduan praktikum.
